Комбо. Комбинированные диаграммы

Комбинированные диаграммы позволяют комбинировать столбцы и линии (или области) на одном графике.

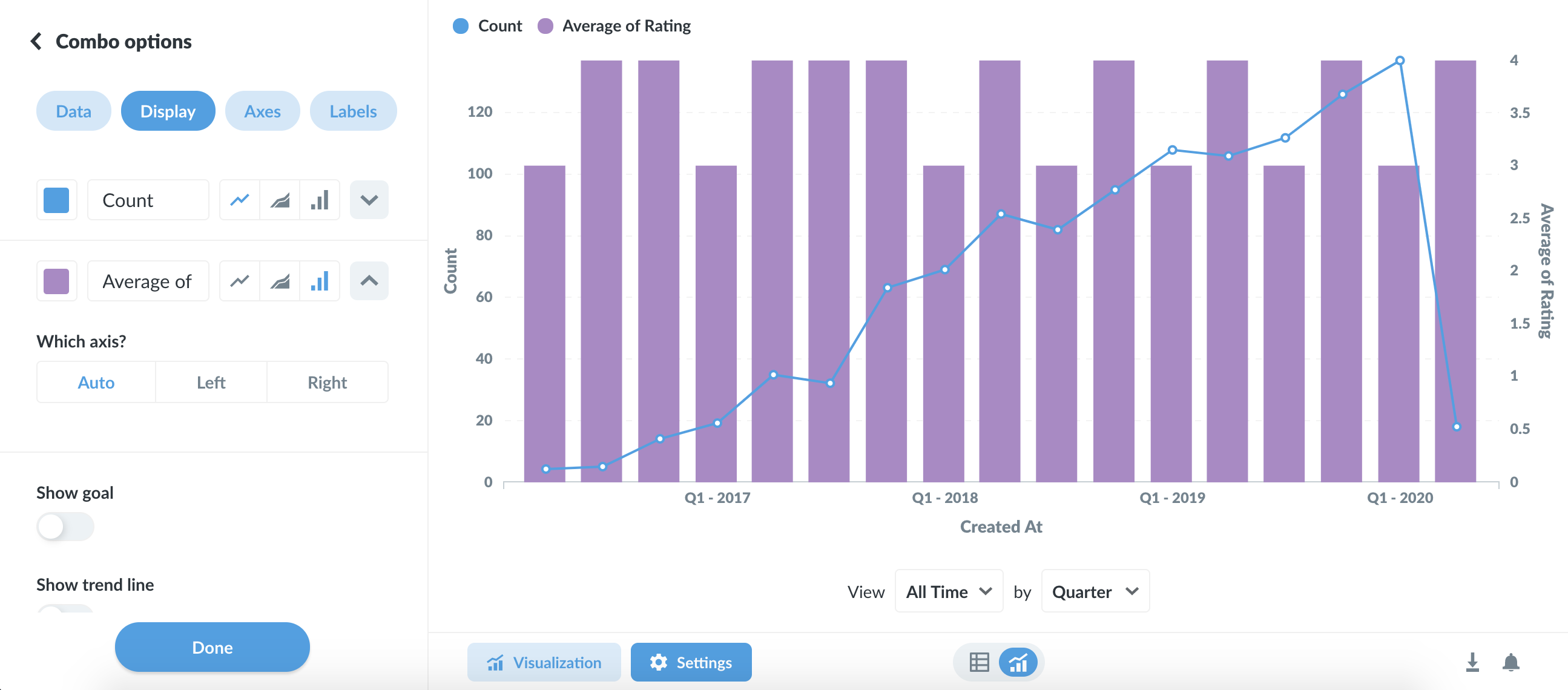

Glarus BI по умолчанию выберет одну из ваших серий для отображения в виде линии, а другую — для отображения в виде столбцов гистограммы. Откройте настройки визуализации, чтобы выбрать, какие серии являются линиями, столбцами или областями, а также изменить настройки каждой серии, например, цвет. Нажмите значок стрелки вниз справа от серии, чтобы увидеть дополнительные параметры:

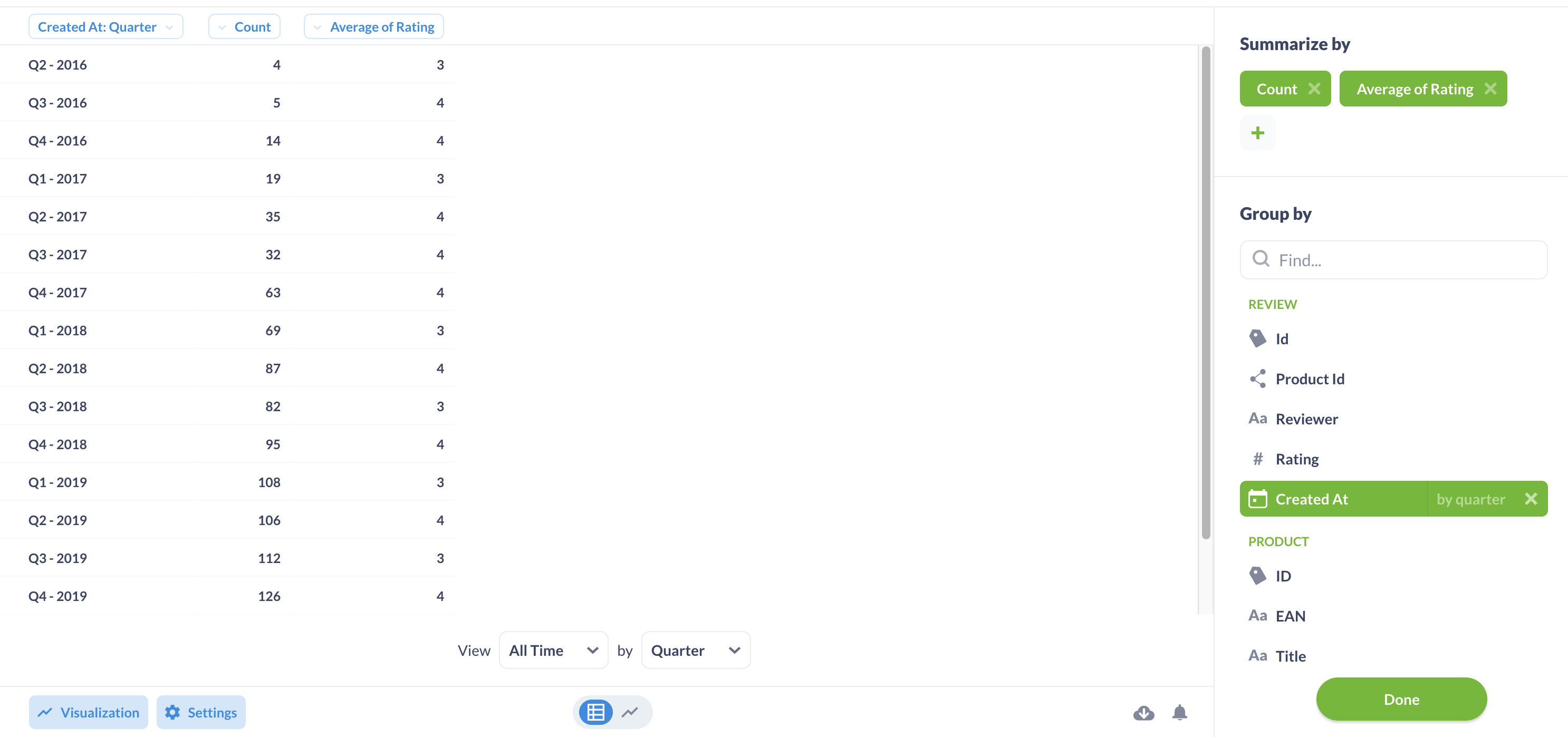

Чтобы использовать комбинированную диаграмму, вам необходимо выбрать два или более показателя в блоке "Суммировать" вашего запроса с одним или двумя столбцами группировки, например:

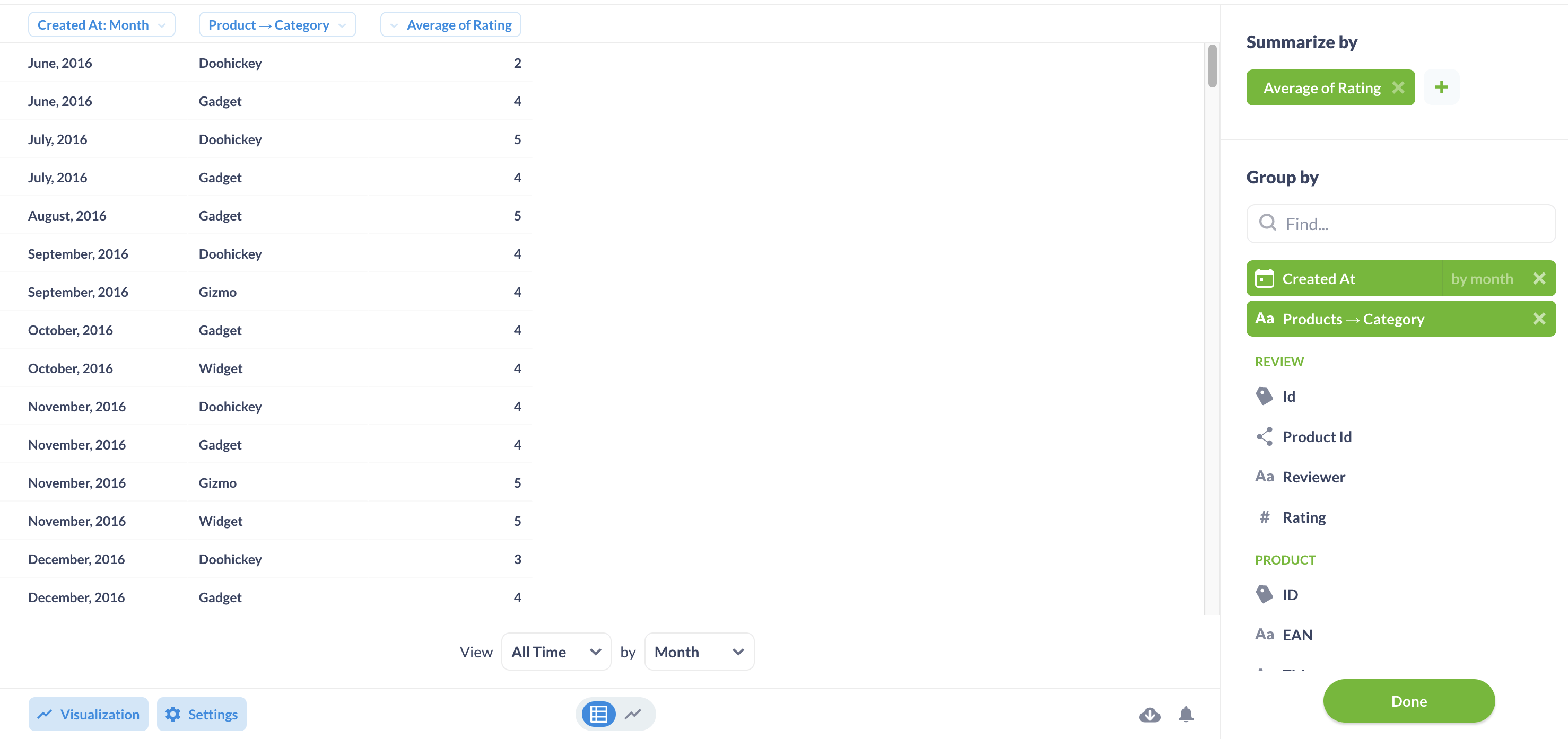

Если вам нужен запрос с одним показателем и двумя столбцами группировки, например:

Настройки комбо в большей части аналогичны гистограмме.

Скрытие легенды

Есть возможность скрытия легенды на "Комбо".

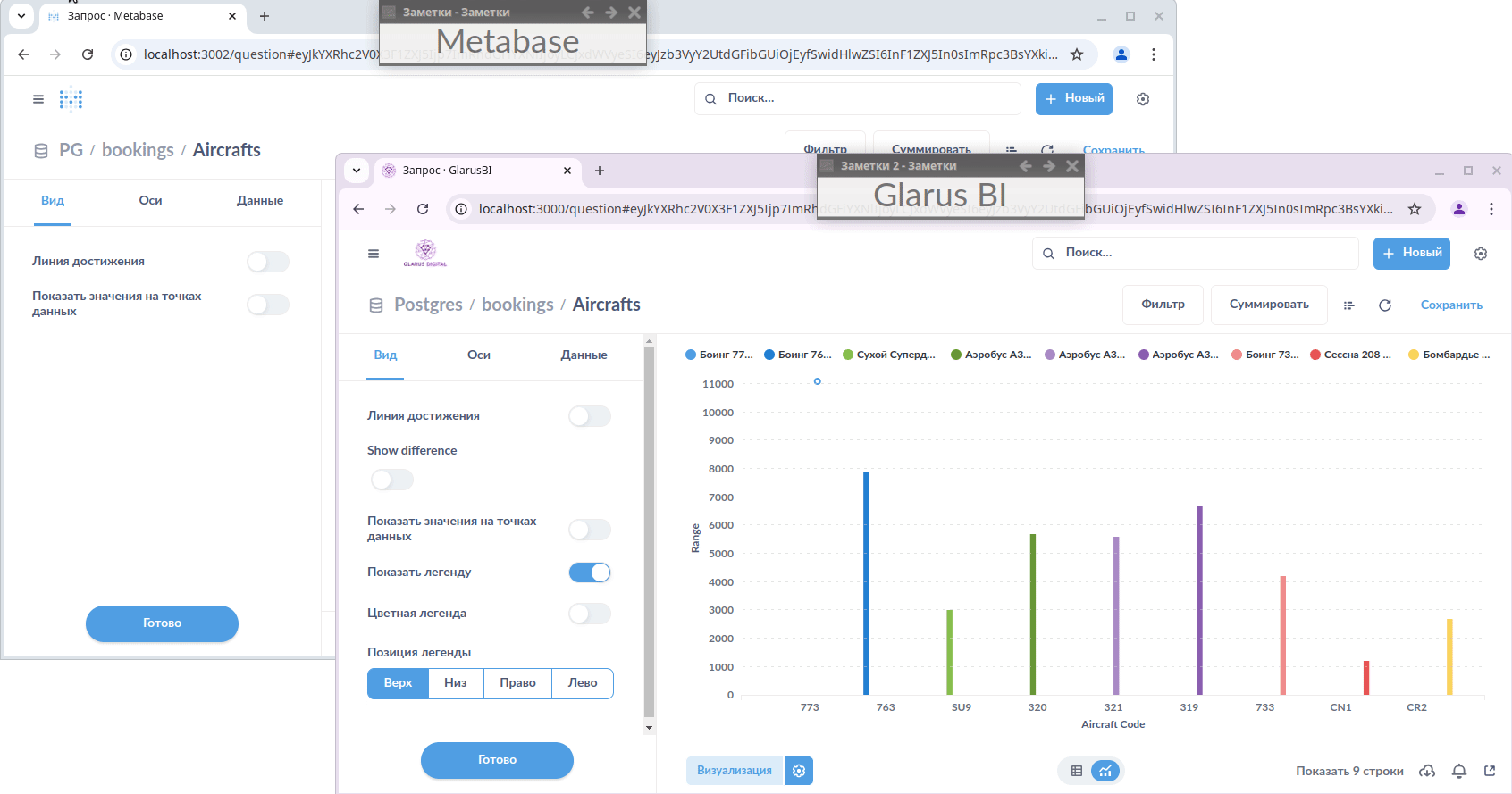

Размещение легенды

Вы можете настроить размещение легенды в "Комбо". Доступны варианты: верх, низ, право, лево.

Цвет текста в легенде

Включается тумблером "цветная легенда". Соответствует цвету маркера.

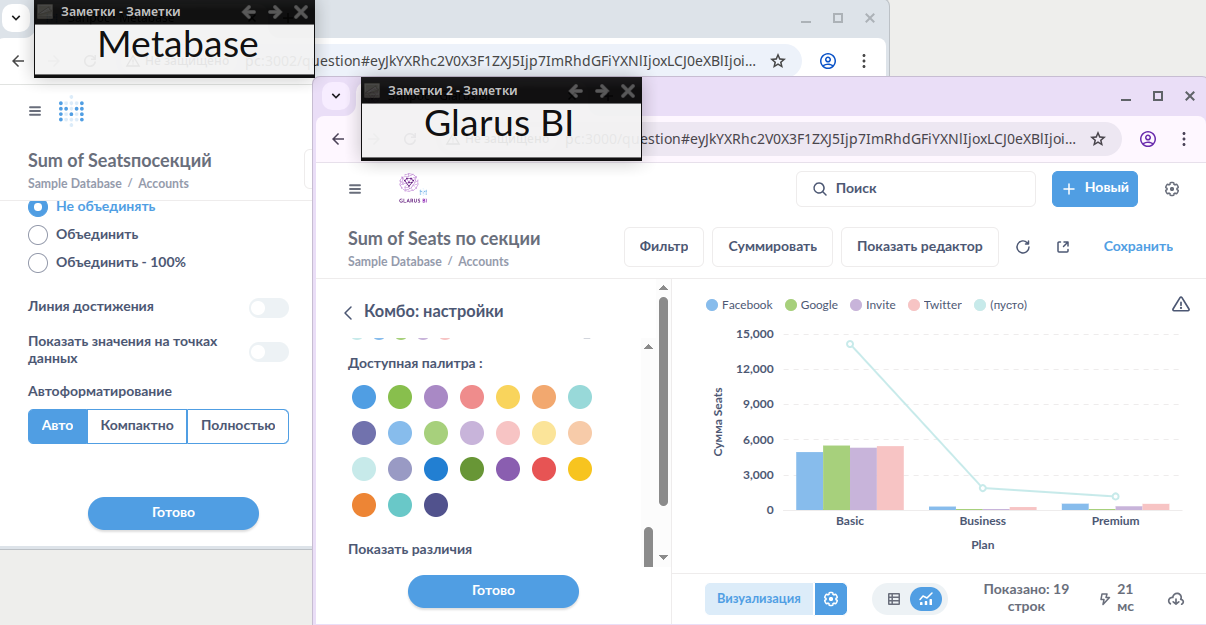

Пользовательская палитра для серий

Переключатель "Пользовательская палитра для серий" на вкладке "Вид" включает ограниченный пользовательский набор цветов для серий. Цвета будут применяться по очереди, в порядке сортировки серий, а не автоматически в произвольном порядке из всей системной палитры. С помощью этой настройки вы исключаете нежелательные цвета из доступной палитры и задаёте порядок следования цветов, что может быть удобно при использовании фильтрации полей.

После включения параметра снизу появляются дополнительные настройки палитры. Вы набираете цвета из доступной палитры, формируя пользовательскую (блок настроек "Палитра для серий"). Если вы ошиблись, используйте значок корзины для очистки палитры.

Имейте в виду: эта настройка отменяет действие пользовательского выбора цветов для каждой серии на вкладке "Данные".

В случае если вы видите не тот результат, который ожидаете (например, после изменения порядка следования полей вручную), попробуйте сбросить настройки виджета.
