Спидометр. Диаграмма датчика

Диаграмма датчика "Спидометр" позволяет отнести одно число к одному из цветовых диапазонов, границы и цвета которых вы можете настроить.

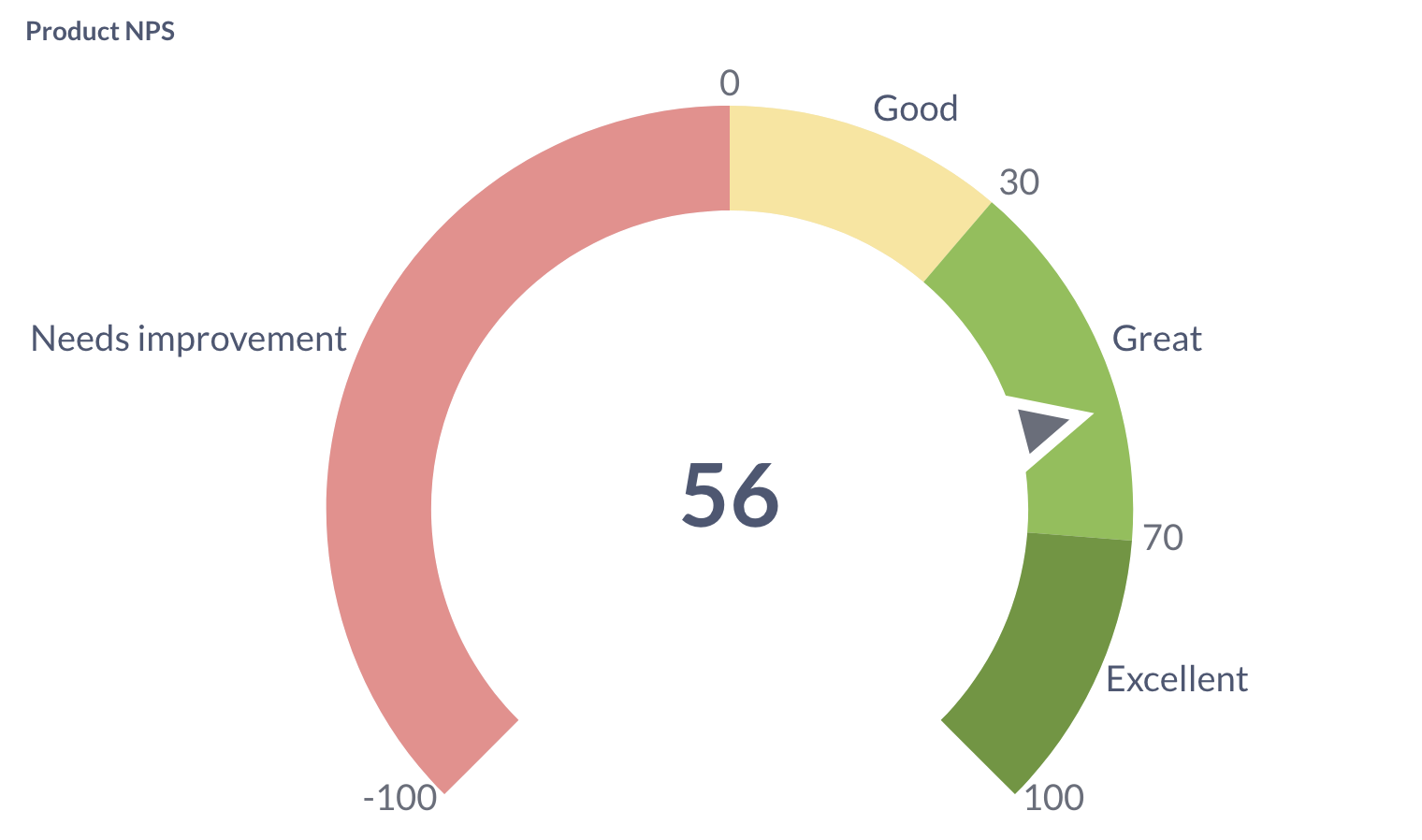

Спидометр

Когда использовать диаграмму-спидометр

Диаграмма-спидометр полезна, когда вы хотите показать прогресс или статус по различным категориям. Например, для метрик производительности, оценки рисков или любой метрики, которая имеет чёткие пороговые значения.

Как создать диаграмму-спидометр

Для создания диаграммы-спидометра вам понадобится:

  1. Запрос, который возвращает одно число:
Общее количество
4910

Вы также можете использовать запрос, который возвращает несколько метрик в одной строке:

Общее количество Среднее количество Макс. количество
4910 17.32 173

В этом случае диаграмма-спидометр будет использовать метрику в первом столбце («Общее количество»). Чтобы изменить метрику, перейдите в редактор и перетащите нужную метрику на первую позицию в блоке «Суммировать».

  1. Один или несколько диапазонов для метрики, например «Низкий», «Средний», «Высокий». В настоящее время Glarus BI поддерживает только определение статических диапазонов (вы не можете установить границы диапазонов на основе другого запроса).

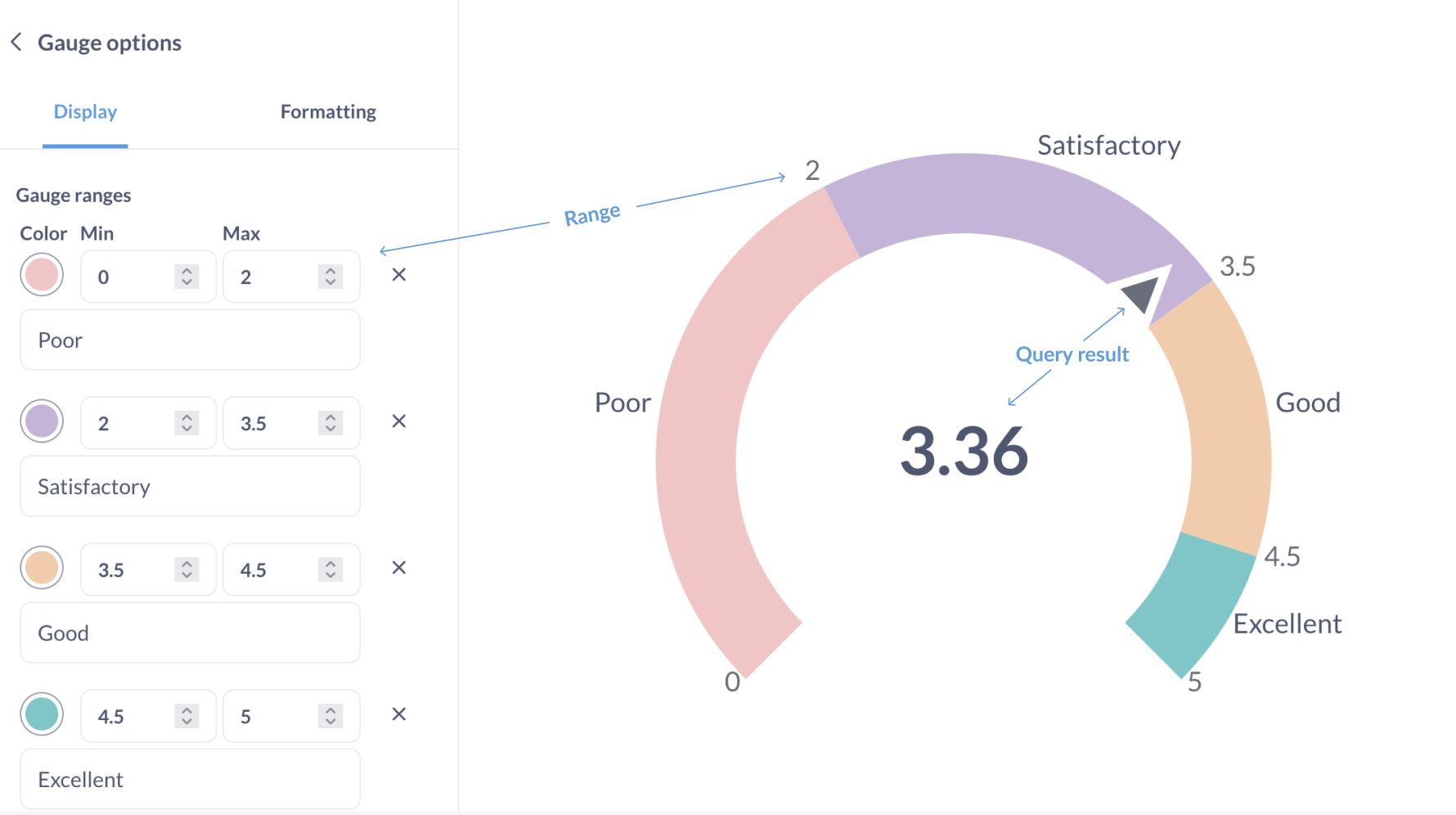

Диаграмма-спидометр

Настройки диаграммы-спидометра

Вы можете задать диапазоны, их цвета и дополнительные метки в настройках диаграммы.

Чтобы открыть настройки диаграммы, нажмите на значок шестерёнки в левом нижнем углу экрана.

Параметры форматирования будут применяться как к результату запроса, так и к границам диапазонов:

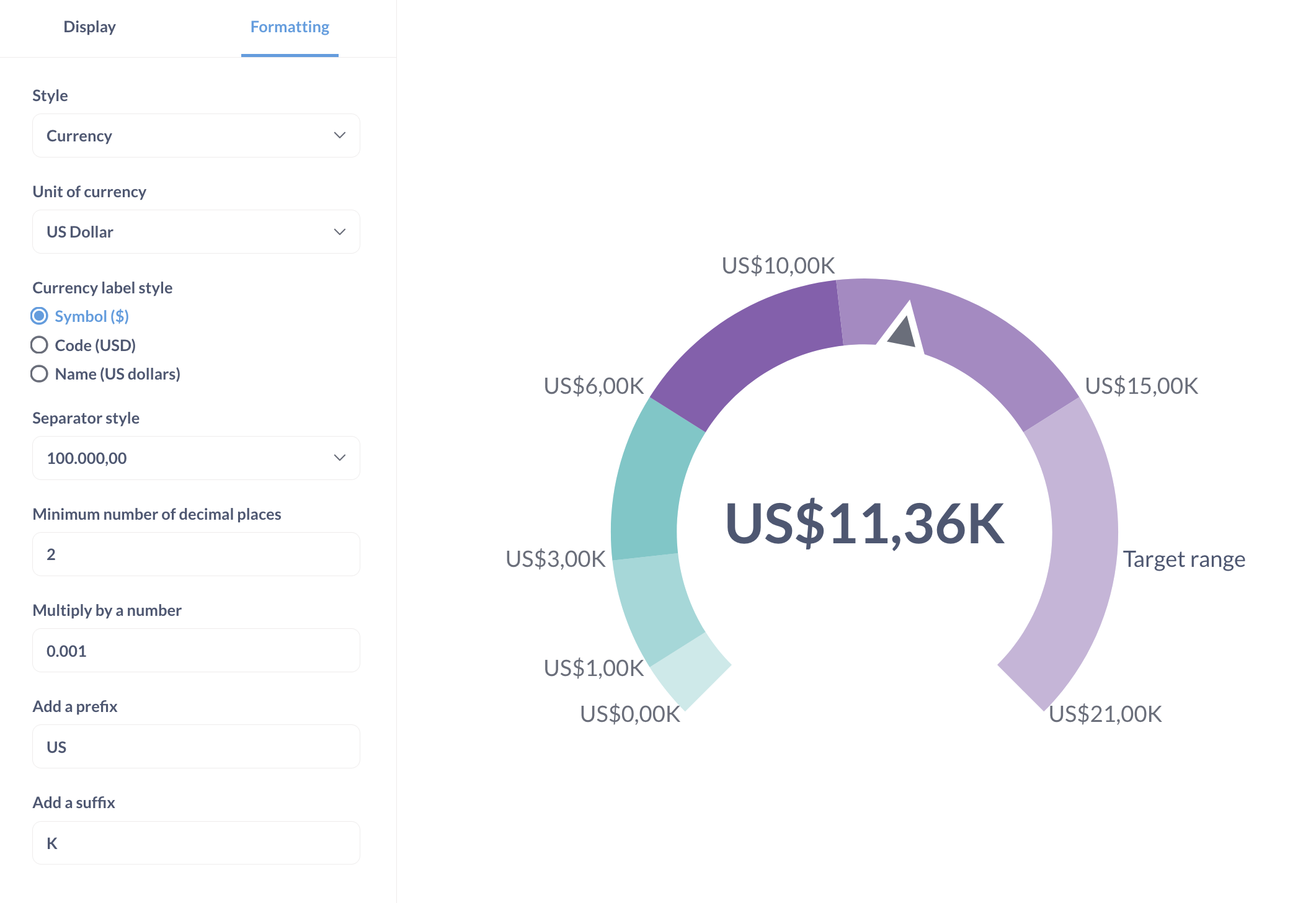

Параметры форматирования спидометра

В частности, диаграмма-спидометр применит параметр «Умножить на число» к границам диапазонов. Поэтому, если вы хотите показать диапазон от 2000 до 4000 на диаграмме, вы можете установить «Умножить на число: 1000», а затем установить базовый диапазон от 2 до 4.

Выбор «Стиль: Процент» в параметрах форматирования изменит только формат результатов. Например, 17 будет отформатировано как 1700%. Если вместо этого вы хотите отобразить результат запроса в виде процента от общего диапазона диаграммы, вам нужно будет рассчитать этот процент в вашем запросе. Другой пример: чтобы отобразить количество заказов в виде процента от 20, используйте пользовательские выражения для получения «Количество заказов, делённое на 20», и отформатируйте результат как процент.

Ограничения и альтернативы

  1. Если вы хотите показать прогресс метрики в пределах одного диапазона, рассмотрите возможность использования визуализации "Прогресс".

  2. Glarus BI не поддерживает настройку оповещений для случаев, когда метрика переходит из одного диапазона спидометра в другой. Рассмотрите возможность использования визуализации "Прогресс" для создания оповещений, когда ваша метрика достигает определённого значения.

  3. Диаграммы-спидометры не поддерживают группировки. В зависимости от вашего случая использования, рассмотрите возможность использования гистограммы с целевой линией.

  4. Диапазоны диаграммы-спидометра не могут быть установлены на основе результатов другого запроса.
