Визуализации "Линия", "Гистограмма", "Строка", "Комбо" и "Область"

Они очень полезны.

Линейные диаграммы

Линейные диаграммы лучше всего подходят для отображения динамики значений с течением времени, особенно если у вас много значений по оси X. Для получения дополнительной информации ознакомьтесь с Руководством по линейным графикам на сайте Metabase (англ.) и Анализом временных рядов на сайте Metabase (англ.).

Trend lines

Столбчатые диаграммы

Гистограмма

Если вы пытаетесь сгруппировать значения по столбцу, который имеет множество возможных значений, например, полю "Продавец" или "Название продукта", попробуйте визуализировать его в виде строчной диаграммы. Glarus BI покажет вам полосы в порядке убывания размера, а последняя полоса внизу будет отображать элементы, которые не поместились.

Строка

Если у вас есть столбчатая диаграмма, например "Количество пользователей по возрасту", где значения по оси X — числа, вам становится доступен специальный вид диаграммы, называемый "гистограмма" (сайт Metabase, англ.), где каждый столбец представляет собой диапазон значений (называемый «ячейкой»). Обратите внимание, что Glarus BI автоматически группирует ваши результаты каждый раз когда вы используете числовое значение как условие группировки, даже если вы не просматриваете столбчатую диаграмму. Запросы, в которых используются широта и долгота, также будут автоматически сгруппированы.

Комбинированные диаграммы

См. Комбинированные диаграммы.

Гистограмма

Гистограмма

По умолчанию Glarus BI автоматически выбирает оптимальный способ группировки ваших результатов. Но вы можете изменить количество ячеек в вашем результате или полностью отключить группировку, щёлкнув справа от столбца, по которому группируете:

Изменение группировки

Область

Диаграммы "Область" полезны при сравнении пропорций двух показателей во времени. Как столбчатые, так и диаграммы с областями можно накладывать друг на друга.

Область

Параметры линейных, столбчатых диаграмм и диаграмм с областями

Эти три типа диаграмм имеют очень похожие параметры, которые разделены на следующие вкладки. Вы можете получить доступ к этим настройкам диаграммы, нажав на значок шестерёнки в левом нижнем углу диаграммы.

Настройки данных

Здесь вы можете настроить параметры отображения данных.

Для каждой серии на диаграмме вы можете:

  • показывать или скрывать серию;
  • определить способ отображения серии: как линейную диаграмму, столбчатую диаграмму или диаграмму с областями;
  • определить порядок отображения серий в легенде диаграммы.

Параметры линейных диаграмм и диаграмм с областями

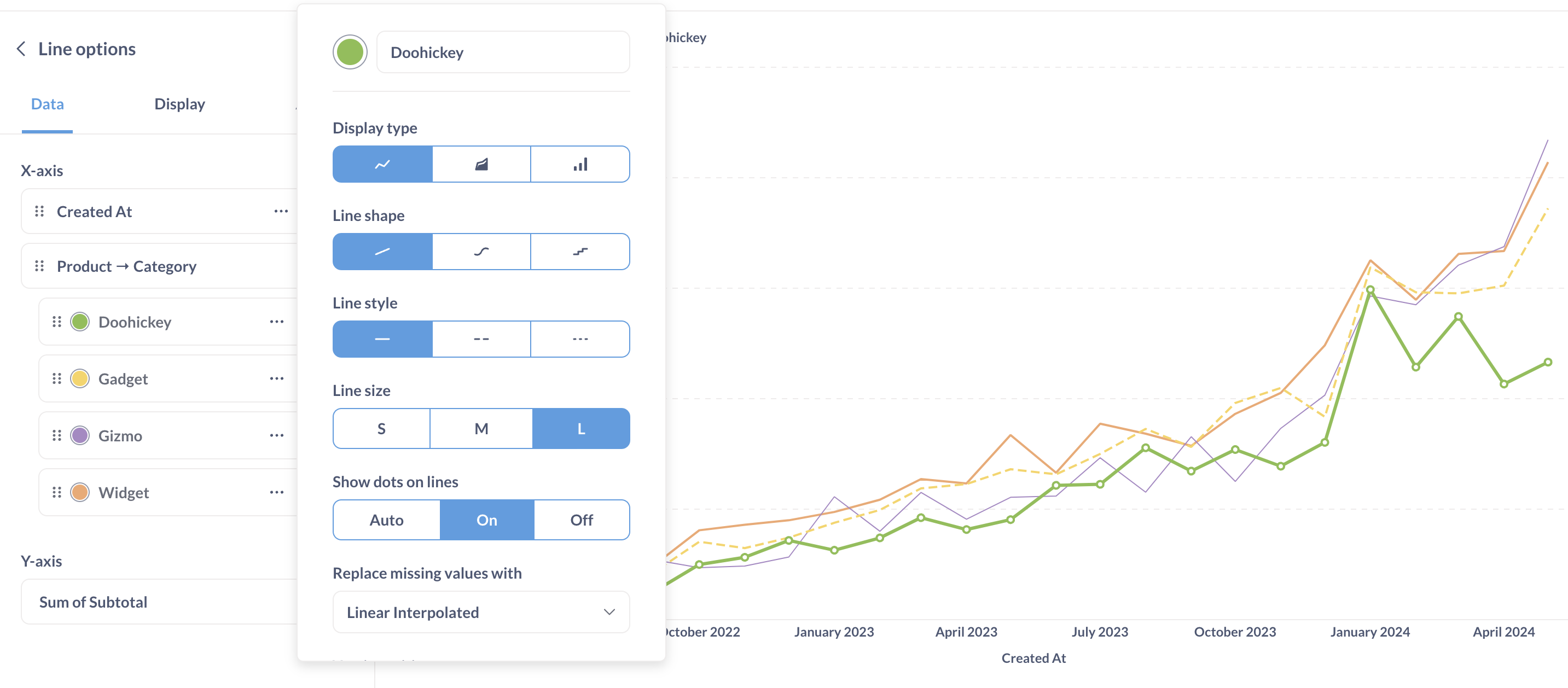

Параметры "Линии"

  • Цвет линии
  • Форма линии
  • Стиль линии
  • Размер линии: "Маленький", "Средний" или "Большой"
  • Показывать ли точки на линиях (точки представляют фактические точки данных, нанесённые на диаграмму)
  • Показывать ли значения для серии. Эта опция доступна, только если вы включили Показать значения в точках данных
  • Как заменять пропущенные значения: "Ноль", "Ничего" (просто разрыв в линии) или "Линейная интерполяция"

Вы также можете переупорядочить серии (что определяет их порядок в легенде диаграммы).

Параметры столбчатых диаграмм

Для столбчатых диаграмм вы можете настроить:

  • Цвет столбца
  • Положение оси Y (с какой стороны диаграммы отображать метки оси Y)

Настройки отображения

Здесь вы настраиваете такие параметры как:

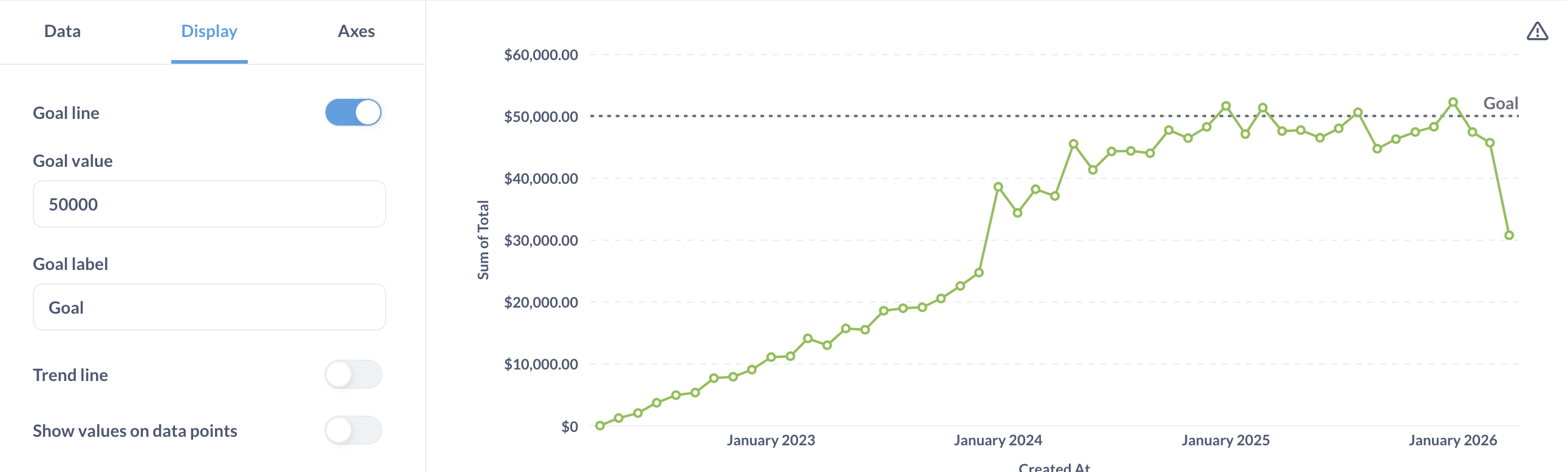

Целевые линии

Целевая линия на диаграмме

Целевые линии можно использовать вместе с оповещениями для отправки электронного письма, когда ваш показатель пересекает эту линию.

Линии тренда

Линии тренда — это ещё одна полезная опция для линейных, столбчатых, точечных диаграмм и диаграмм с областями. Если в вашем запросе есть группировка по полю времени, откройте настройки визуализации и включите переключатель Показать линию тренда, чтобы отобразить линию тренда. Glarus BI выберет лучший тип линии, соответствующий тренду вашей серии. Линии тренда будут работать даже в том случае, если ваши значения формируются из нескольких показателей. Но линии тренда не будут работать, если ваши данные сгруппированы другим способом.

Линии тренда

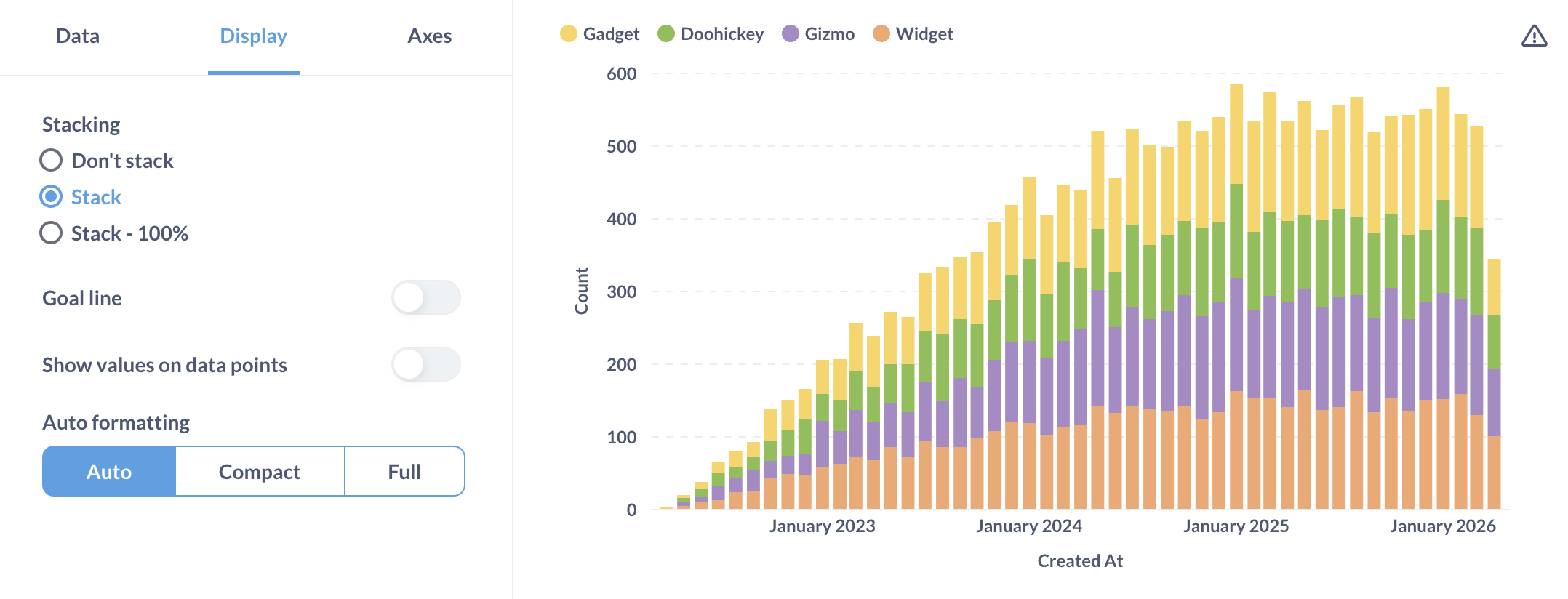

Составная столбчатая диаграмма

Если у вас несколько серий, вы можете объединить их на столбчатой диаграмме.

Объединение серий

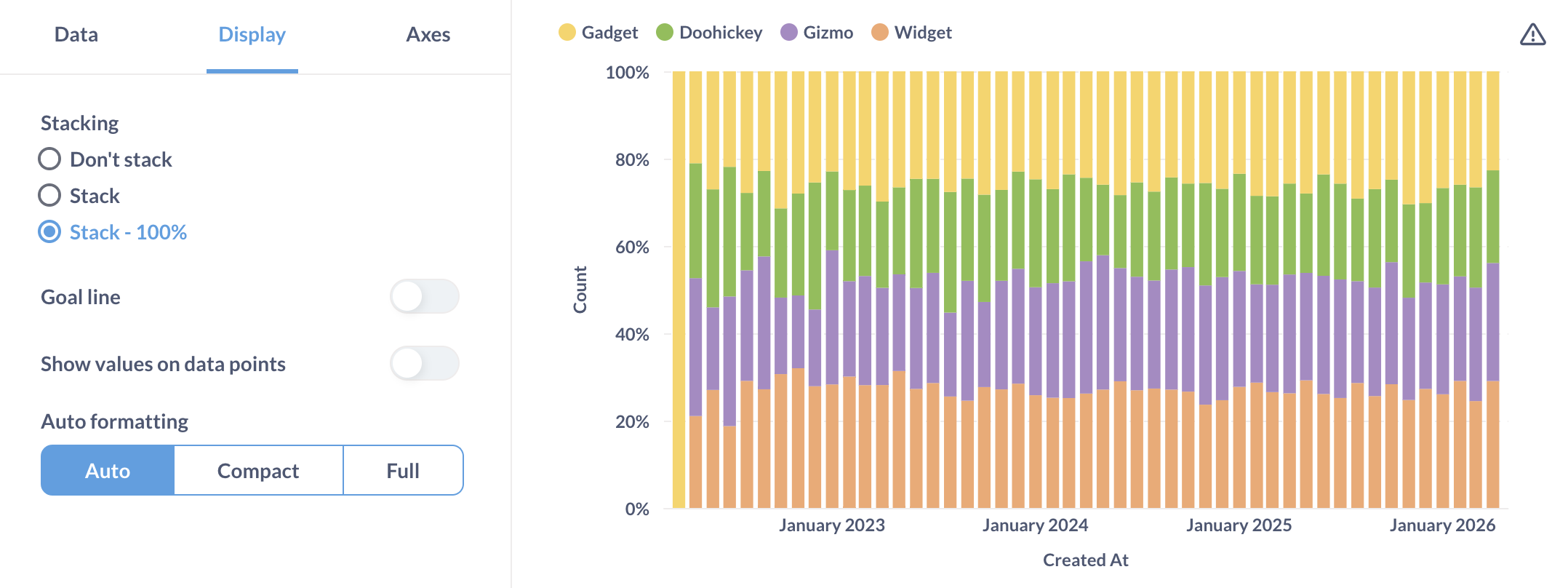

Или объединить на 100%:

Объединение серий — 100%

Значения в точках данных

Вы можете настроить отображение:

  • некоторых значений (Glarus BI выберет несколько, чтобы улучшить внешний вид диаграммы за счёт скрытия соседних значений);
  • всех значений.

Если вы включили значения в точках данных, то можете переключать значения для отдельных серий на вкладке "Данные" в настройках диаграммы. Например, если у вас четыре серии, и вы хотите отображать значения только одной из них.

Автоформатирование

Для отображения чисел на диаграмме Glarus BI может сокращать числа, чтобы соблюдать баланс между внешним видом и информативностью диаграммы и повысить удобочитаемость. Например, Glarus BI сократит 42,000 до 42K.

Настройки осей

Здесь вы найдёте дополнительные настройки для конфигурации осей X и Y.

Ось X

  • Переключатель заголовка Показать заголовок: показывать или скрывать заголовок (метку оси).
  • Поле названия оси Ярлык: позволяет переименовать ось.
  • Способ отображения линий и меток: скрытие, показ, компактный вывод, поворот.
  • Шкала: временна́я или порядковая.

Ось Y

  • Переключатель заголовка Показать заголовок: показывать или скрывать заголовок (метку оси).
  • Поле названия оси Ярлык: позволяет переименовать ось.
  • Переключатель разделения оси Y при необходимости.
  • Переключатель автоматического диапазона оси Y. Когда не включено, вы можете установить диапазон оси Y (её минимальное и максимальное значения).
  • Выбор типа шкалы: линейная, степенная или логарифмическая.
  • Выбор режима отображения линий и меток.

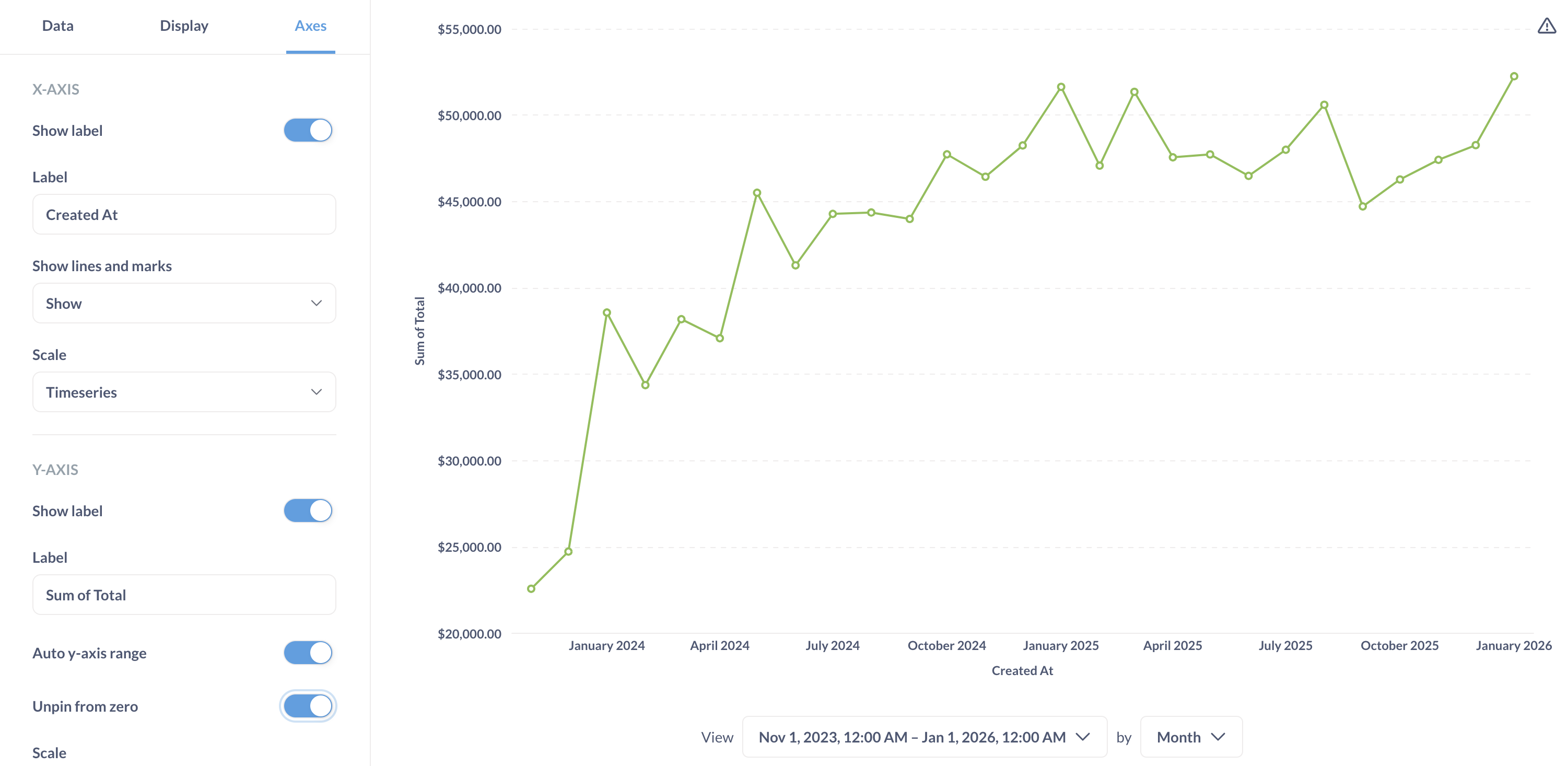

  • Переключатель отсоединения от нуля. Позволяет оптимальнее масштабировать диаграммы со значениями значительно выше нуля. Ниже показан пример (обратите внимание, что ось Y начинается с 20,000):

Ось Y отсоединена от нуля

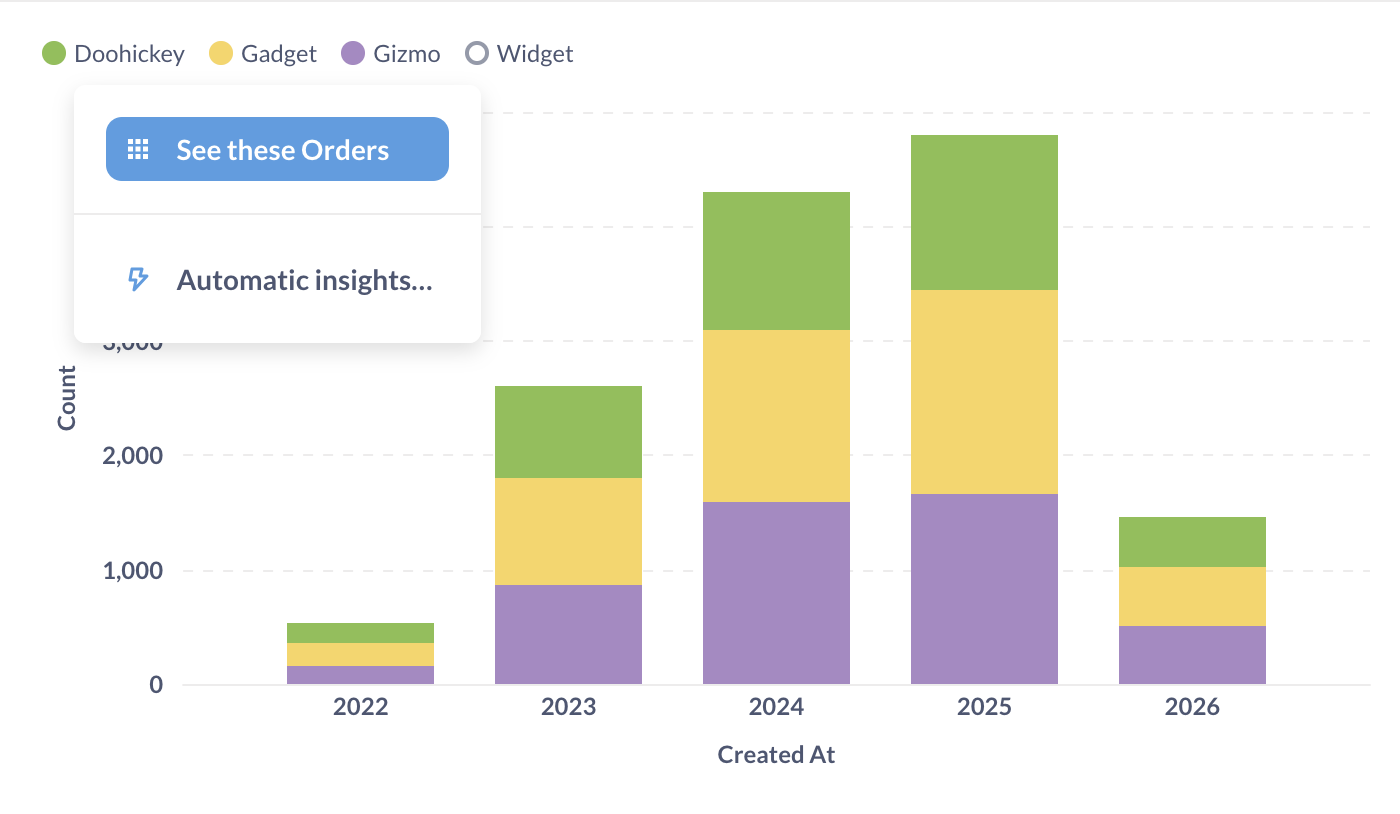

Легенда диаграммы

Для диаграмм с несколькими сериями или разбивками легенда диаграммы отображает метку и цвет каждой серии.

Legend

Вы можете изменить цвет и метку для каждой серии и переупорядочить их в настройках данных.

Вы можете использовать легенду для:

  1. Выделения серии, наведя курсор на название серии в легенде.
  2. Скрытия серии, нажав на цветной кружок для серии. Чтобы навсегда скрыть серию с диаграммы, используйте настройки данных.
  3. Детализации до отдельных записей для агрегированных серий, нажав на название серии.

На вкладке "Вид" вы можете скрыть легенду, включить режим цветной легенды (когда ряд данных представлен в легенде отдельным цветом) или изменить её положение на диаграмме.
