Пирог. Круговые и лучевые диаграммы¶
Круговую диаграмму (pie chart) можно использовать для разбивки показателя по одному измерению, особенно если количество возможных разбивок невелико, например, пользователи по половой принадлежности. Такие диаграммы следует использовать только для визуализации метрик, сумма которых составляет 100% (например, количество или сумма итогов). Если у вас несколько разбивок, например, количество пользователей по странам, обычно лучше использовать столбчатую диаграмму, чтобы вашим пользователям было легче сравнивать относительные размеры каждой полосы.

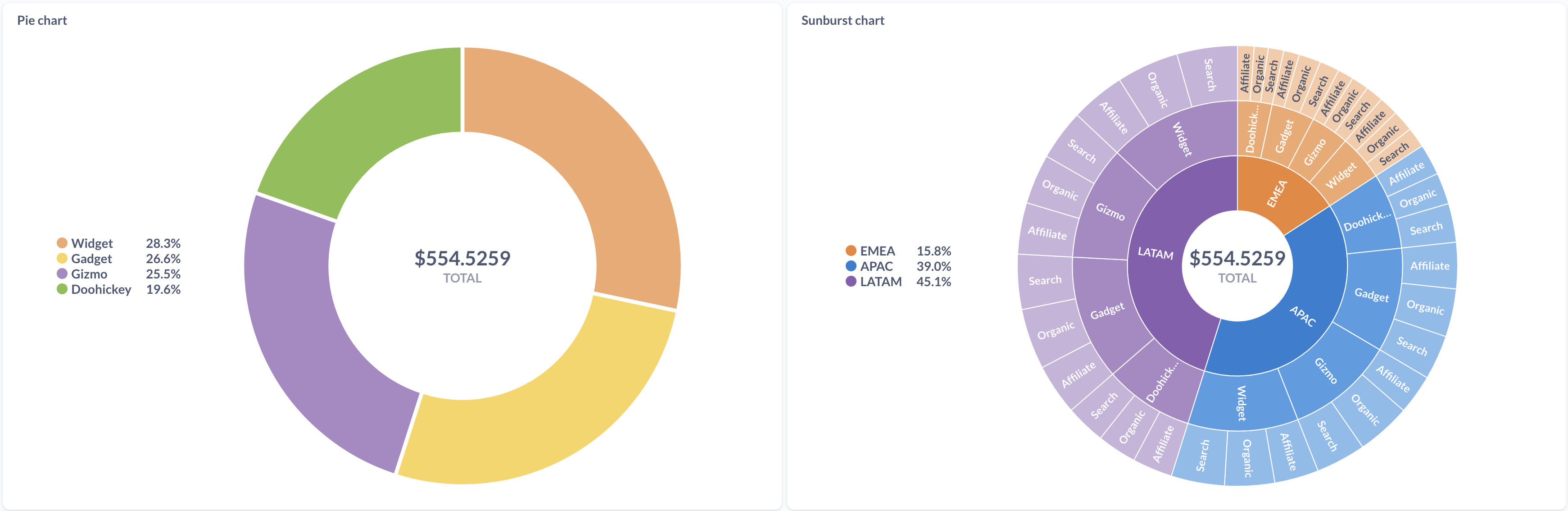

Круговые диаграммы следует использовать для визуализации метрики как части целого. Лучевые диаграммы можно использовать для визуализации иерархических или вложенных данных, а также для отображения нескольких уровней категоризации.
Лучевая диаграмма (sunburst) — это многомерная круговая диаграмма с несколькими разбивками.
Параметры круговых диаграмм позволяют вам выбрать, какое поле использовать в качестве сравниваемого значения, а какое — для измерения (т.е. определения размеров частей круговой диаграммы). Вы также можете настроить цвет каждой части, легенду круговой диаграммы, её размещение, показывать или нет в легенде процентную долю каждой части от целого, а также предельный минимальный размер части, который будет отображён Glarus BI.
Как создать круговую или лучевую диаграмму¶
Круговые и лучевые диаграммы отображают одну метрику по одному или нескольким уровням. Как круговые (или кольцевые) диаграммы, так и лучевые диаграммы доступны в разделе «Пирог» на боковой панели визуализации.

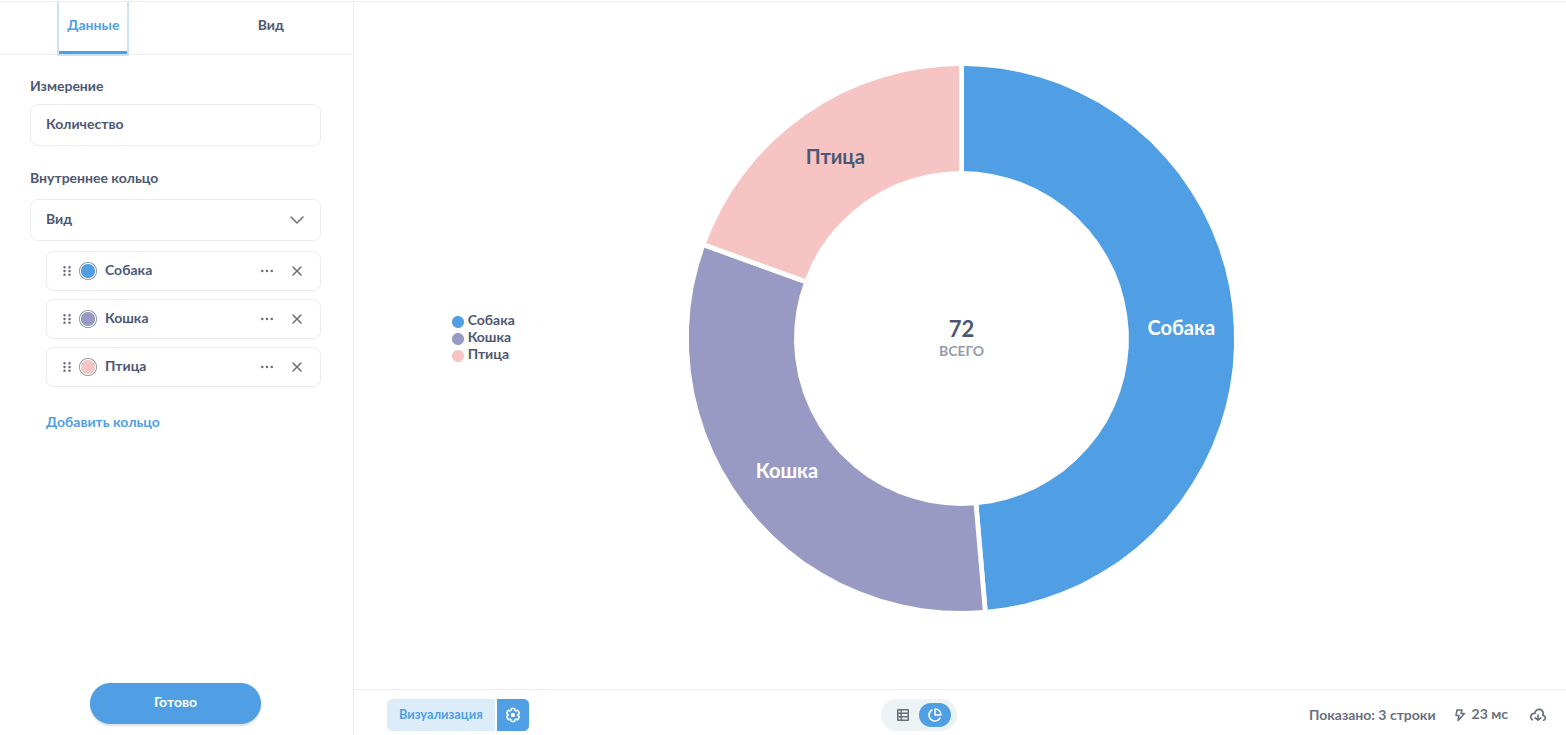

Для простой круговой диаграммы вам понадобится запрос с одним уровнем и показателем, например:
Вид | Количество |
---|---|
Кошка | 23 |
Птица | 14 |
Собака | 35 |
Если в вашем запросе есть несколько метрик, вы можете выбрать нужную метрику в настройках диаграммы.
Для построения лучевой диаграммы вам понадобится запрос с максимум тремя разбивками и числовой метрикой. Вот пример результата запроса с двумя разбивками: «Вид» и «Подвид»:
Вид | Подвид | Количество |
---|---|---|
Кошка | Сиамская | 4 |
Кошка | Персидская | 12 |
Кошка | Бенгальская | 7 |
Птица | Ворона | 5 |
Птица | Попугай | 9 |
Собака | Корги | 10 |
Собака | Пудель | 13 |
Собака | Бульдог | 7 |
Собака | Хаски | 5 |

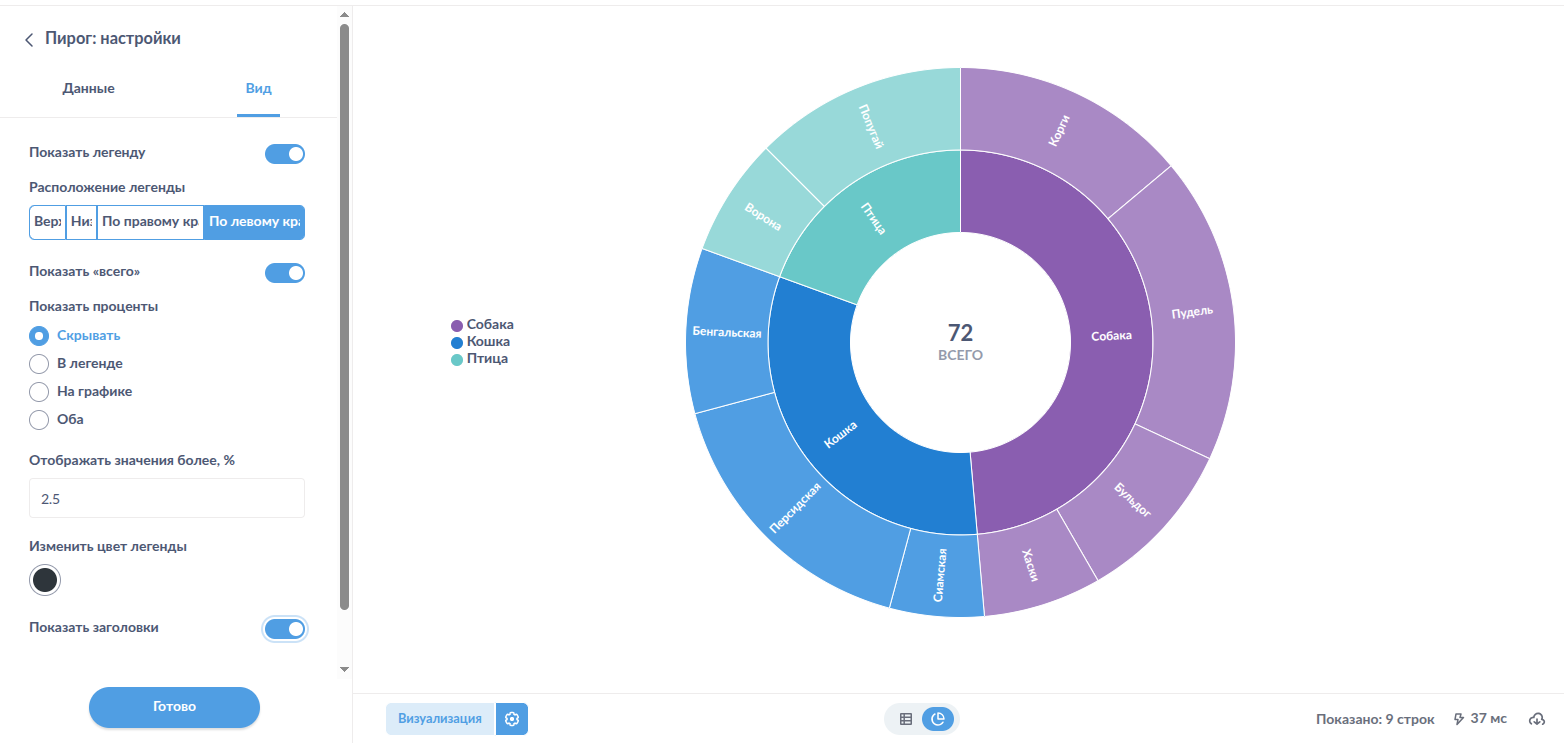

Вы можете выбрать, какие разбивки назначить внутреннему, среднему или внешнему кольцу диаграммы на вкладке «Данные». Если ваш запрос содержит несколько метрик, вы также сможете выбрать, какую из них отображать. Так выглядит лучевая диаграмма для примера данных из таблицы выше:
Включать проценты в запрос не нужно. Система автоматически вычислит процент от общего числа для каждого значения метрики.
Настройки круговой и лучевой диаграмм¶
Чтобы открыть настройки, нажмите кнопку с изображением зубчатого колеса в нижней части экрана, рядом с кнопкой "Визуализация" или в списке визуализаций — кнопка появится при наведении курсора на визуализацию "Пирог".
Настройки данных¶
На вкладке "Данные" вы можете переименовать, переместить или удалить сектора́ внутреннего кольца диаграммы. Чтобы изменить порядок секторов, перетащите блок с названием столбца. Чтобы переименовать сектор диаграммы, шёлкните на троеточие рядом с названием столбца и введите новое название.
Чтобы изменить цвет сектора, щёлкните по кружку с цветом рядом с названием сектора — откроется палитра с доступными вариантами цветов. В лучевой диаграмме разрешено менять цвета секторов только внутреннего кольца (остальные сектора получают осветлённый цвет связанного с ними сектора из внутреннего кольца).
Если в вашем запросе несколько метрик (столбцов), вы можете выбрать столбец, который нужно отобразить на диаграмме в выпадающем списке.
Настройки отображения¶
На вкладке "Вид" вы можете:
- включить или выключить отображение легенды рядом с диаграммой;
- включить или выключить отображение итога в центре круга;
- выбрать, что будет отображаться в секторах. В лучевой диаграмме настраивается только внутреннее кольцо;
- включить или выключить отображение процентов: в секторах и в легенде;
- изменить число знаков после запятой в отображаемых значениях;
- изменить цвет легенды;

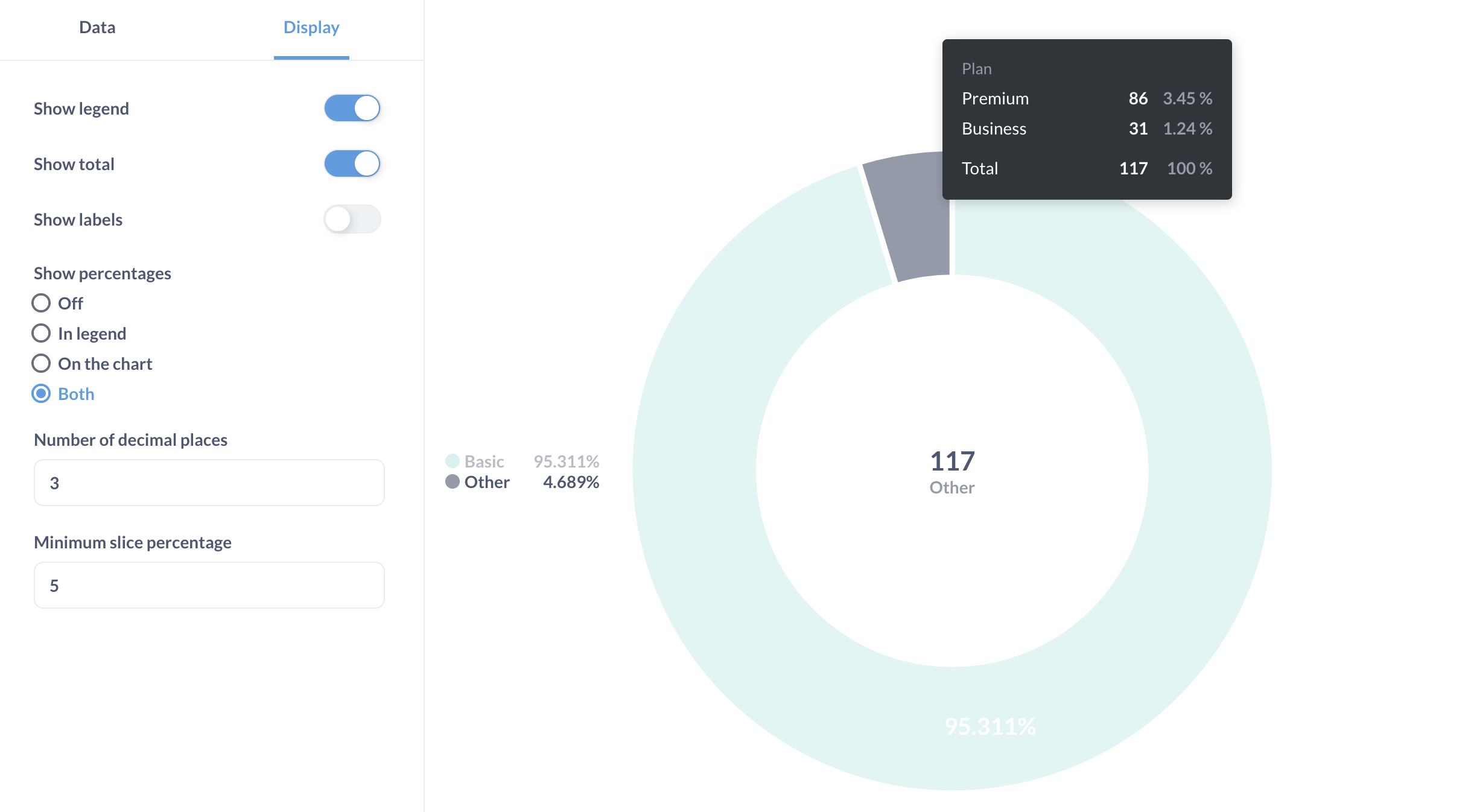

- для лучшей читаемости снизить число отображаемых секторов. Для этого задать нижнее пороговое значение для отображения сектора. Остальные категории группируются и попадают в "Другое". Вы можете понять, что внутри категории, наведя курсор мыши на сектор — появляется всплывающая подсказка.
Цвет категории "Другое" на данный момент не меняется.
Ограничения и альтернативы¶
Рассмотрите возможность использования гистограммы, визуализации "Строка", столбчатой диаграммы с накоплением или сводной таблицы вместо круговой или лучевой диаграммы в следующих случаях:
- если ваши данные имеют более трёх разбивок;
- если ваши показатели в сумме не составляют 100% (например, средний рейтинг — в этом случае предпочтительнее визуализация "Спидометр");
- если в каждой разбивке много категорий.
