Диаграммы Sankey¶
Диаграммы Sankey показывают, как данные проходят через многомерные этапы. Они полезны для демонстрации того, какие элементы, называемые узлами, вносят вклад в общий поток.
Форма данных для Sankey¶
Чтобы создать диаграмму Sankey, вам понадобится минимум три столбца в ваших результатах:
- Столбец источника: указывает узел в потоке Sankey.
- Столбец назначения: указывает принимающий узел.
- Столбец счётчика: значение, которое определяет толщину узла назначения.

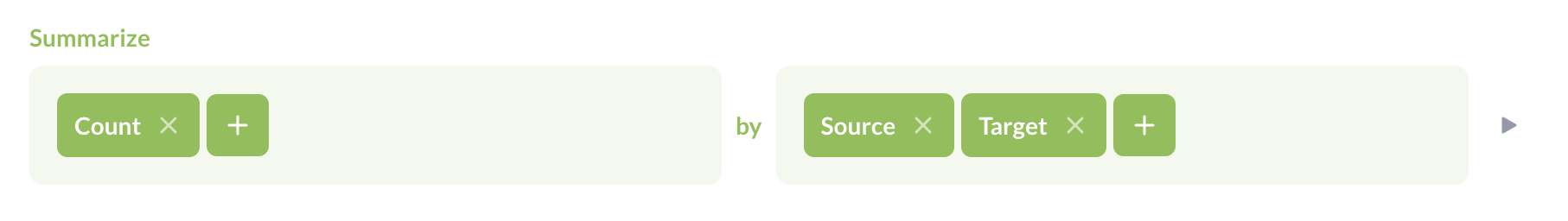

Если у вас были необработанные просмотры страниц, где каждая строка имела исходную страницу (например, заголовок реферерной страницы) и целевую страницу (например, заголовок для текущего просмотра страницы), вы могли бы суммировать по количеству и группировать по источнику, затем по назначению.
Вот форма данных, используемая для создания диаграммы выше.
| Исходная страница | Целевая страница | Всего посетителей |
|---|---|---|
| Вход | Главная страница | 584 |
| Главная страница | Страница продукта | 2,700 |
| Страница продукта | Добавить в корзину | 572 |
| Добавить в корзину | Оформление заказа | 2,490 |
| Оформление заказа | Покупка | 1,756 |
| Главная страница | Поиск | 2,427 |
| Поиск | Страница продукта | 2,027 |
| Страница продукта | Добавить в корзину | 2,203 |
| Добавить в корзину | Оформление заказа | 1,475 |
| Поиск | Страница продукта | 1,563 |
| Оформление заказа | Покупка | 1,041 |
| Главная страница | Выход | 810 |
| Страница продукта | Оформление заказа | 815 |
| Оформление заказа | Покупка | 2,217 |
| Главная страница | Выход | 1,020 |
Циклические зависимости не работают¶
Если некоторые из ваших источников указывают на цели, которые указывают обратно на те же источники, Glarus BI не сможет создать диаграмму Sankey.
Параметры данных Sankey¶

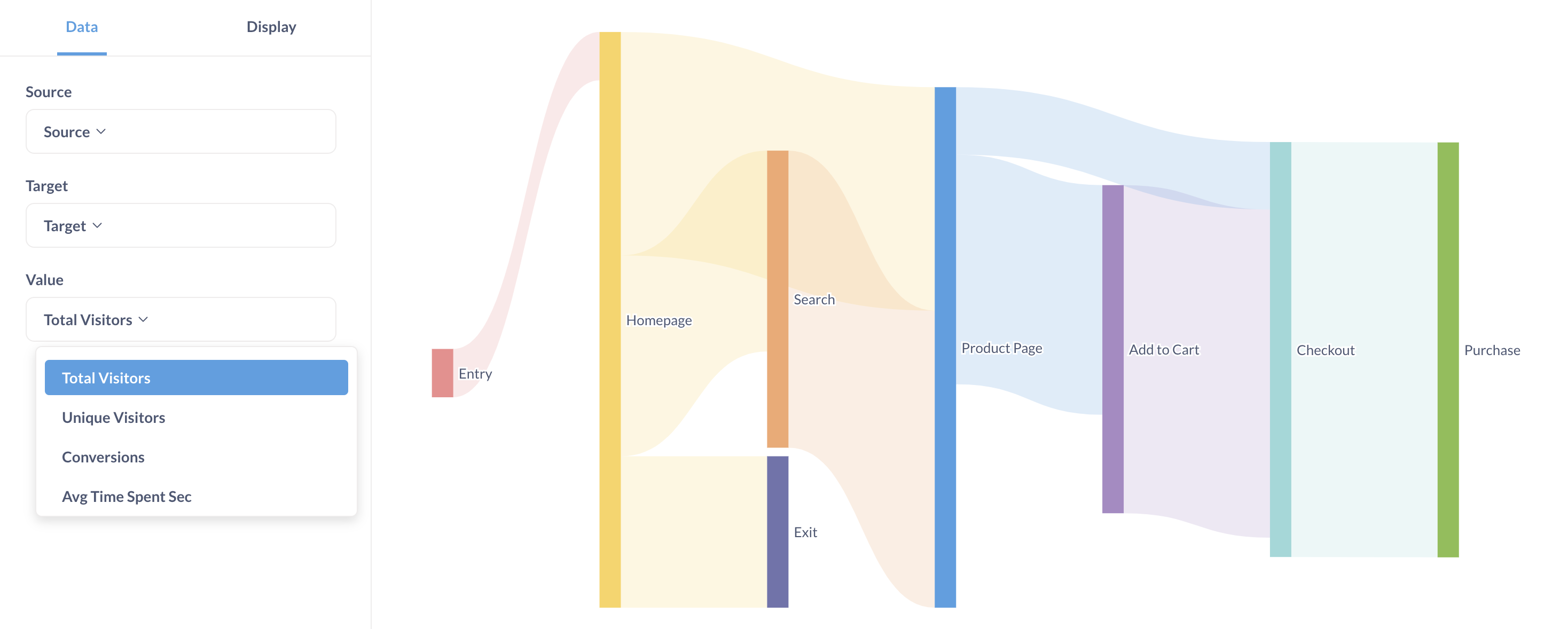

Чтобы выбрать, какие столбцы следует использовать в качестве источника, назначения и значений для диаграммы Sankey, нажмите на значок настройки в правом нижнем углу, чтобы просмотреть вкладку Данные.
Ваши данные могут включать более трёх столбцов, но каждая строка должна включать необходимые три столбца: источник, назначение и значение для масштабирования размера узла назначения.
Параметры отображения Sankey¶
Вы можете изменить выравнивание диаграммы, метки рёбер и цвета рёбер.
Выравнивание¶
Вы можете выбрать левое, правое выравнивание или выравнивание по ширине для диаграммы Sankey. Оно определяет, как диаграмма должна отображать конечные узлы (также известные как листовые узлы или терминальные узлы).

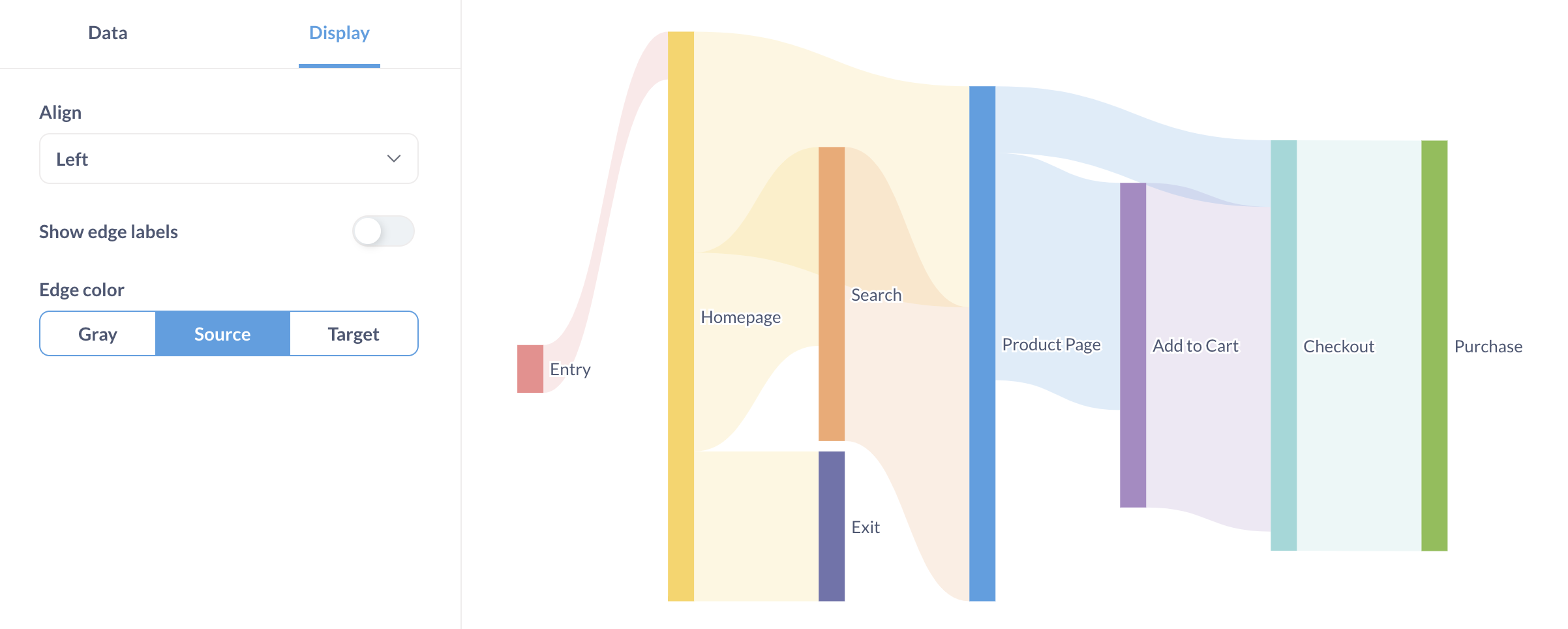

Диаграмма в разделе выше выровнена по левому краю. Конечные узлы, Exit и Purchase, выровнены по левому краю.

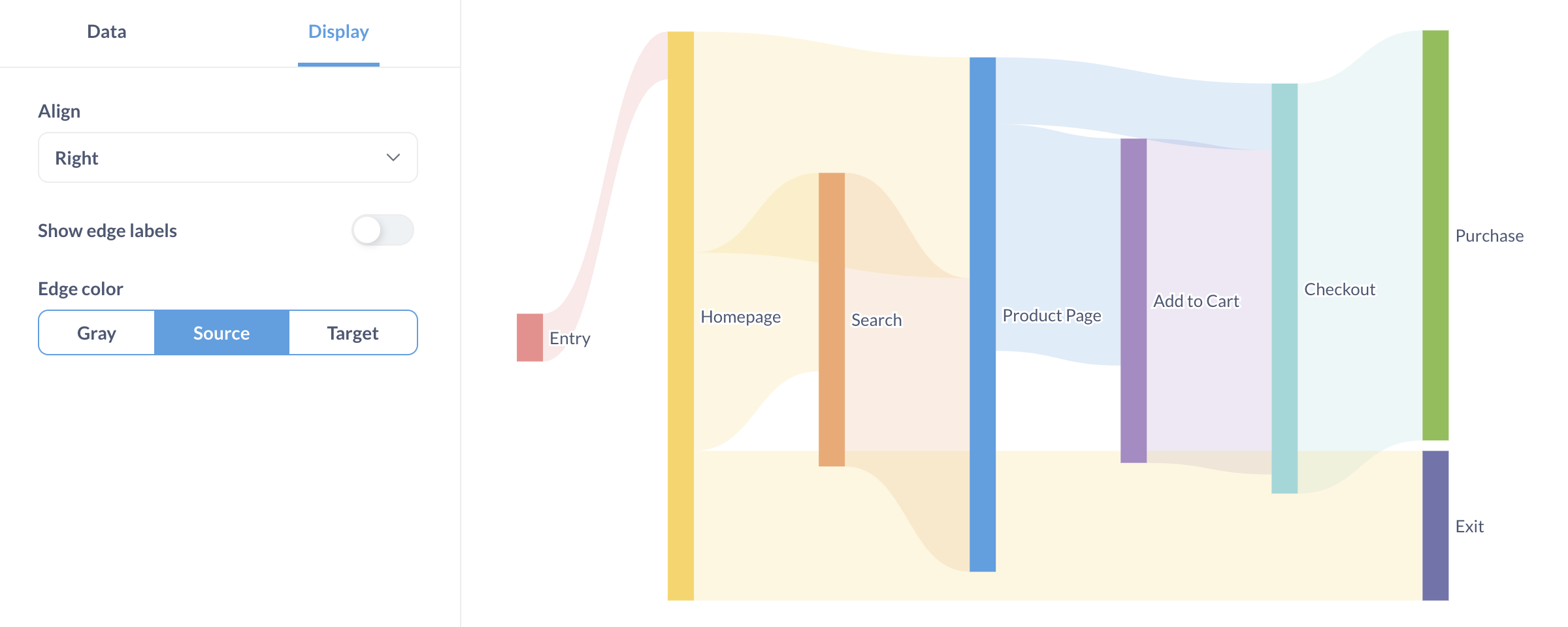

При правом выравнивании конечные узлы, Exit и Purchase, перемещаются к правой стороне диаграммы:
В этом случае выравнивание по ширине выглядит так же, поскольку конечные узлы перемещаются, чтобы занять всю диаграмму.
Метки рёбер¶
Отображает ли ребро (также известное как связь или стрелка) своё значение. Параметры отображения меток включают автоматическое, компактное или полное форматирование.
Цвет рёбер¶
Параметры цветов рёбер включают:

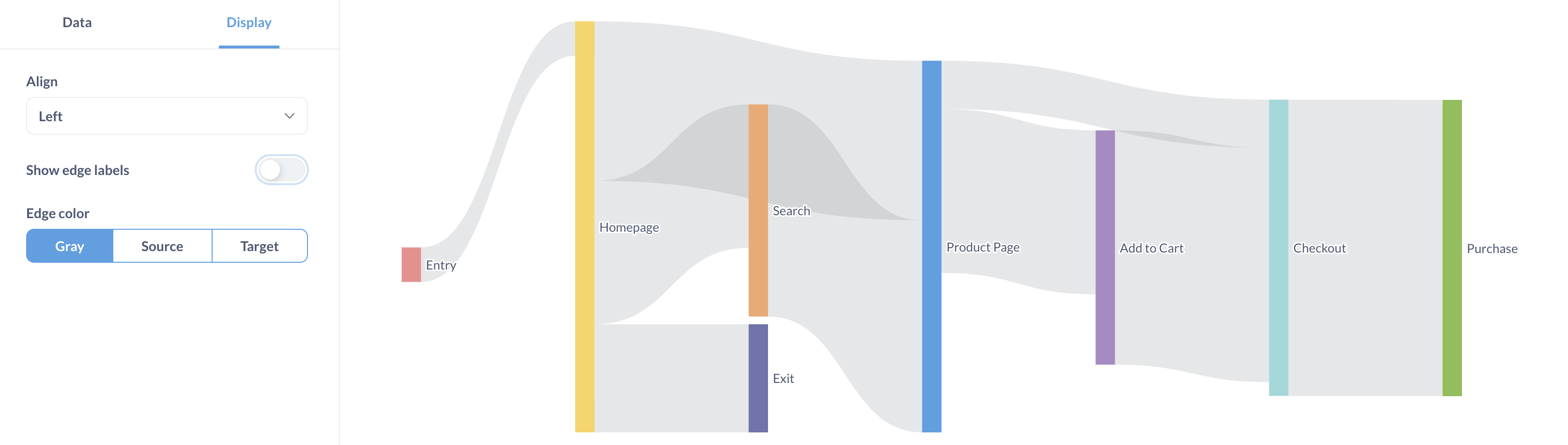

- Серый: все рёбра серые. Узлы сохраняют свой цвет.
- Источник: узел источника определяет цвета рёбер. Узел источника — это узел слева от ребра.
- Назначение: узел назначения определяет цвета рёбер. Узел назначения — это узел справа от ребра.
